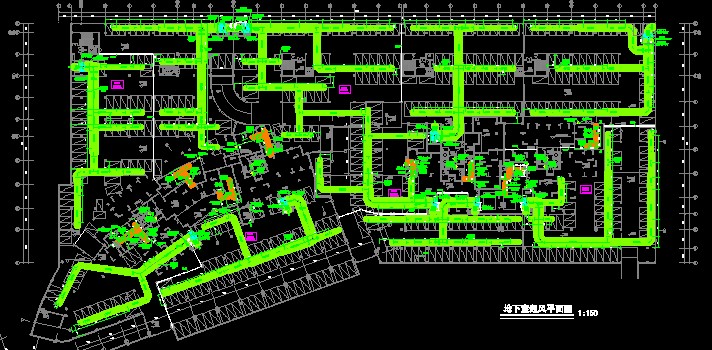

某地下室通风平面图 案例描述：

    本工程设机械排烟系统，机械排烟系统按防烟分区划分，每个防火分区利用挡烟垂壁划分为两个防烟分区，每个防烟分区面积不大于2000平方米；机械排风系统兼机械排烟系统。有直接对外车道的为车道自然补风，其余为直通室外的天井自然补风。排烟量按实际层高的6次/小时（换气次数）计。风机选用双速风机，平时低速运行排风，火灾时高速运行排烟

案例点评：

   该图纸符合国家和地方的相关现行规范,规程,标准及文件。
