商住楼给排水 案例描述：

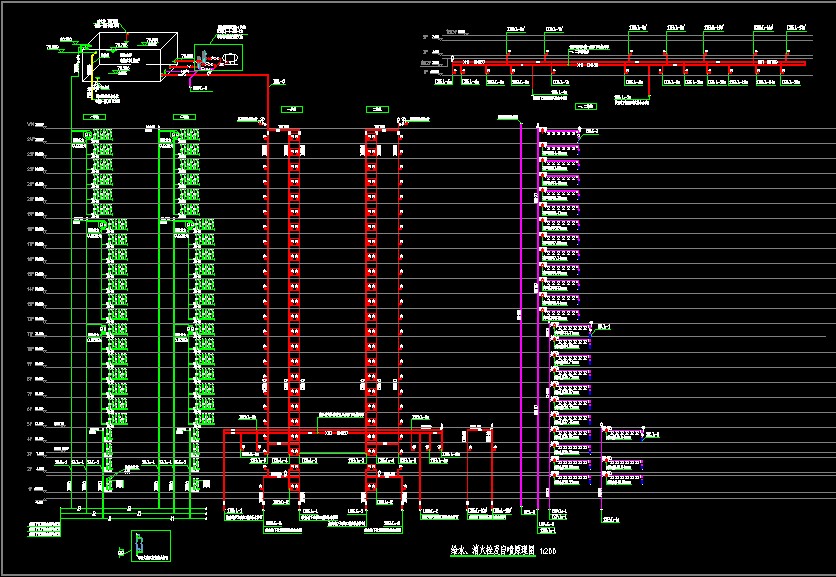

本工程为一类商住楼，本子项为二号楼，建筑面积28945.61㎡,架空层面积770.96㎡。地下一层，地上部分：商业裙楼三层H=15.10m，高层塔楼24层H=74.80m。该工程给排水设计包括生活给水系统、生活热水系统、生活污水系统、雨水系统、消火栓给水系统、自喷灭火系统。给水系统分三个区，低区由市政管网直接供水，中高区由变频调速系统供水；消防系统由消火栓系统与闭式自动喷水灭火系统构成，整个消火栓系统分为高低两个区，-1～2层为低区，3层以上为高区；自喷系统竖向分为两个区，-1F～11F为低区，经消防泵房自喷减压阀减压后直供，12F～25F为高区，室内排水系统采用污、废合流体制，室外排水系统采用雨、污分流体制。

案例点评：

   该图纸符合设计规范要求，符合当前节能节水相关理念，创新与实际相结合，满足当前专业发展趋势。
