某机械厂房强电平面图
案例描述：

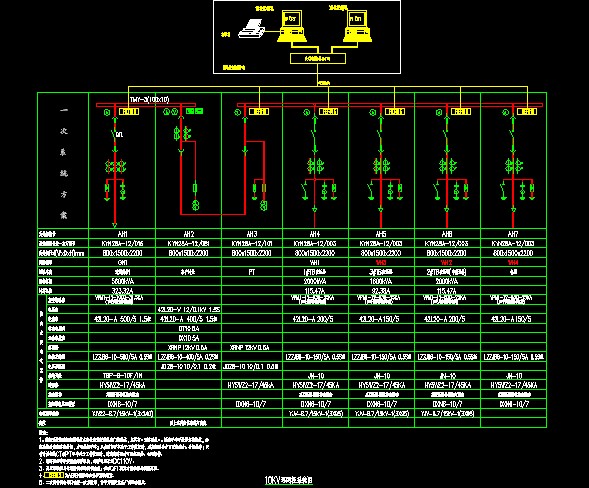

本工程为某机械厂房，图中展示的是该厂房的10KV高压系统图。本工程引入一路10KV高压进线供3台干式变压器用电。1#变压器：Pe=3299.5kW，Pj=1555.43kW，Qj=1131.74kVar，Sj=1923.59kVA，选用2000kVA干式变压器，负载率约为82%；
2#变压器：Pe=2250kW，Pj=1417.5kW，Qj=1446.14kVar，Sj=2025kVA，选用2000kVA干式变压器， 负载率约为83%；
3#变压器：Pe=3307kW，Pj=1140.80kW，Qj=1019.56kVar，Sj=1530kVA，选用1600kVA干式变压器，负载率约为86%；
本工程采用微机综合保护实现电源进线侧三相定时限过电流保护及电流速断保护，出线侧三相定时限过电流保护、电流速断保护及变压器高温报警、超温跳闸保护。
案例点评：
该图纸符合国家和地方的相关现行规范,规程,标准及文件。
